Trong công tác phòng cháy chữa cháy, sơ đồ thoát hiểm đóng vai trò vô cùng quan trọng giúp mọi người nhanh chóng xác định hướng di chuyển an toàn khi xảy ra sự cố khẩn cấp. Một sơ đồ thoát hiểm được thiết kế đúng tiêu chuẩn không chỉ hỗ trợ giảm thiểu thiệt hại về người và tài sản mà còn góp phần nâng cao mức độ an toàn cho toàn bộ công trình. Trong bài viết dưới đây, chúng ta sẽ cùng tìm hiểu chi tiết cách thiết kế sơ đồ thoát hiểm đúng tiêu chuẩn cũng như những lưu ý quan trọng cần biết trong quá trình thực hiện.

Sơ đồ thoát hiểm là gì?

Sơ đồ thoát hiểm là bản vẽ mô tả chi tiết lối đi thoát nạn trong trường hợp xảy ra sự cố như cháy nổ, rò rỉ khí, mất điện hoặc các tình huống khẩn cấp khác. Trên sơ đồ thường thể hiện vị trí hiện tại, hướng di chuyển an toàn, cầu thang thoát hiểm, cửa thoát hiểm, thiết bị PCCC và các ký hiệu an toàn cần thiết. Sơ đồ thoát hiểm được lắp đặt phổ biến tại chung cư, văn phòng, trung tâm thương mại, nhà máy, trường học, khách sạn và các công trình công cộng nhằm hỗ trợ mọi người nhanh chóng xác định đường thoát an toàn khi có sự cố xảy ra.

>>>XEM THÊM: DÂY THOÁT HIỂM HẠ CHẬM

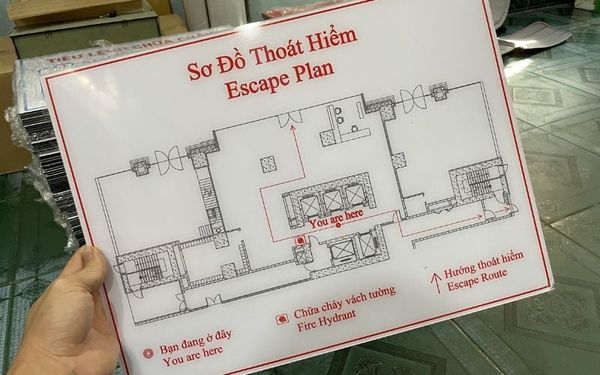

Sơ đồ thoát hiểm là bản vẽ mô tả chi tiết lối đi thoát nạn trong trường hợp xảy ra sự cố

Vai trò của sơ đồ thoát hiểm trong công tác PCCC và an toàn công trình

Sơ đồ thoát hiểm giữ vai trò vô cùng quan trọng trong công tác phòng cháy chữa cháy và đảm bảo an toàn cho công trình. Khi xảy ra các sự cố như cháy nổ, rò rỉ khí hoặc mất điện, tâm lý hoảng loạn thường khiến mọi người khó xác định được hướng di chuyển an toàn. Lúc này, sơ đồ thoát hiểm sẽ giúp người bên trong công trình nhanh chóng nhận biết vị trí hiện tại, xác định lối thoát gần nhất và di chuyển theo đúng hướng dẫn để thoát nạn an toàn.

Bên cạnh đó, sơ đồ còn hỗ trợ lực lượng cứu hộ tiếp cận hiện trường hiệu quả hơn, góp phần giảm thiểu thiệt hại về người và tài sản. Đối với các tòa nhà cao tầng, trung tâm thương mại, nhà máy hoặc khu vực tập trung đông người, việc bố trí sơ đồ thoát hiểm đúng tiêu chuẩn còn là yêu cầu bắt buộc nhằm đáp ứng quy định về an toàn PCCC và nâng cao ý thức phòng ngừa rủi ro cho mọi người trong quá trình sử dụng công trình.

>>>XEM THÊM: THANG DÂY THOÁT HIỂM

Các tiêu chuẩn quy định khi thiết kế sơ đồ thoát hiểm

Khi thiết kế sơ đồ thoát hiểm cần tuân thủ các quy chuẩn, tiêu chuẩn liên quan đến an toàn cháy nổ và chỉ dẫn thoát nạn. Một số yêu cầu cơ bản gồm:

Nội dung trên sơ đồ phải rõ ràng, dễ hiểu và dễ quan sát
Ký hiệu sử dụng cần thống nhất theo tiêu chuẩn an toàn
Màu sắc phải có độ tương phản cao để dễ nhận biết trong điều kiện thiếu sáng
Hướng thoát hiểm cần được thể hiện liên tục và logic
Vị trí “Bạn đang ở đây” phải chính xác
Sơ đồ cần được đặt ở khu vực dễ nhìn như hành lang, sảnh, gần thang máy hoặc cửa thoát hiểm

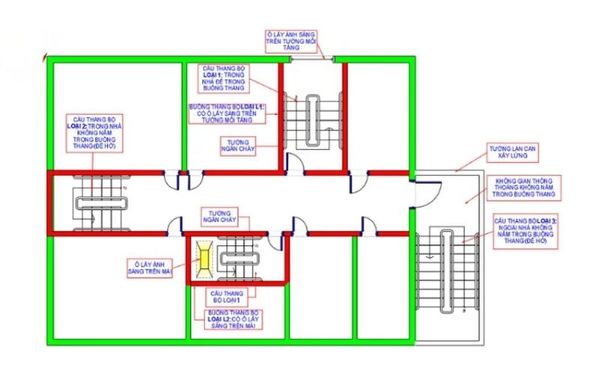

Các tiêu chuẩn quy định khi thiết kế sơ đồ thoát hiểm

Thành phần quan trọng không thể thiếu trong sơ đồ thoát hiểm

Các thành phần không thể thiếu trong sơ đồ thoát hiểm là:

Lối thoát hiểm

Lối thoát hiểm là thành phần quan trọng nhất trong sơ đồ thoát hiểm vì đây là yếu tố trực tiếp giúp mọi người di chuyển ra khỏi khu vực nguy hiểm một cách an toàn khi xảy ra sự cố. Trong sơ đồ, lối thoát hiểm cần được thể hiện rõ ràng bằng các mũi tên chỉ hướng, màu sắc nổi bật và ký hiệu dễ nhận biết để người xem có thể nhanh chóng xác định đường di chuyển phù hợp. Ngoài việc thể hiện vị trí cửa thoát hiểm, sơ đồ cũng cần mô tả đầy đủ cầu thang bộ thoát nạn, hành lang di chuyển, lối đi khẩn cấp và khu vực tập kết an toàn bên ngoài công trình.

Ký hiệu an toàn

Ký hiệu an toàn là thành phần không thể thiếu trong sơ đồ thoát hiểm vì giúp mọi người nhanh chóng nhận biết các thiết bị và khu vực quan trọng khi xảy ra sự cố. Các ký hiệu này thường được thiết kế theo tiêu chuẩn chung với hình ảnh trực quan, màu sắc nổi bật và dễ hiểu nhằm hỗ trợ người xem xác định thông tin trong thời gian ngắn nhất. Trong sơ đồ thoát hiểm, các ký hiệu phổ biến bao gồm bình chữa cháy, họng nước chữa cháy, chuông báo cháy, nút nhấn khẩn cấp, tủ cứu hỏa, cầu thang thoát hiểm và cửa thoát hiểm.

Thông tin bổ sung

Bên cạnh lối thoát hiểm và các ký hiệu an toàn, sơ đồ thoát hiểm cũng cần bổ sung những thông tin cần thiết nhằm hỗ trợ người sử dụng xử lý tình huống hiệu quả hơn khi có sự cố xảy ra. Các thông tin này có thể bao gồm số tầng hoặc khu vực đang đứng, vị trí tập kết an toàn, số điện thoại khẩn cấp, hướng dẫn xử lý khi có cháy và nội quy cơ bản về an toàn PCCC.

>>>XEM THÊM: Bộ dây thoát hiểm tự động Nikawa KDD-11F (tầng 9-11)

Thành phần quan trọng không thể thiếu trong sơ đồ thoát hiểm

Hướng dẫn thiết kế sơ đồ thoát hiểm chuẩn

Dưới đây là các bước hướng dẫn chi tiết cách thiết kế sơ đồ thoát hiểm chuẩn an toàn:

Bước 1: Khảo sát mặt bằng công trình

Khảo sát mặt bằng công trình là bước đầu tiên và cũng là bước quan trọng nhất trong quá trình thiết kế sơ đồ thoát hiểm. Việc khảo sát giúp đơn vị thiết kế nắm rõ cấu trúc thực tế của công trình như vị trí các phòng ban, hành lang, cầu thang bộ, cửa thoát hiểm, hệ thống thiết bị PCCC và những khu vực có nguy cơ cháy nổ cao. Ngoài ra, cần đánh giá mật độ người sử dụng, hướng di chuyển chính và khả năng thoát nạn tại từng khu vực để xây dựng phương án thoát hiểm phù hợp. Quá trình khảo sát càng chi tiết thì sơ đồ thoát hiểm càng chính xác, trực quan và đảm bảo hiệu quả khi đưa vào sử dụng thực tế.

Bước 2: Xây dựng bản vẽ sơ đồ

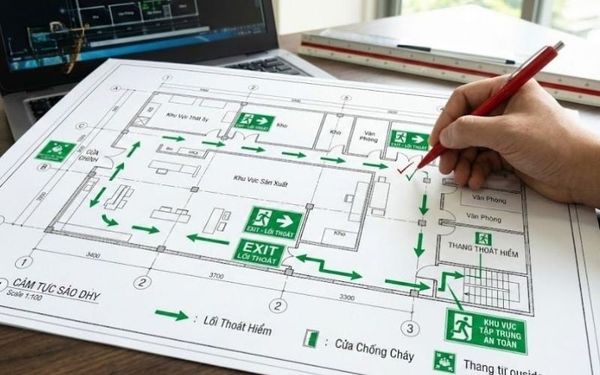

Sau khi hoàn tất quá trình khảo sát mặt bằng, bước tiếp theo là tiến hành xây dựng bản vẽ sơ đồ thoát hiểm dựa trên các thông tin đã thu thập. Trong giai đoạn này, người thiết kế cần thể hiện đầy đủ các khu vực quan trọng như lối thoát hiểm, cầu thang bộ, cửa thoát nạn, hành lang di chuyển, vị trí thiết bị PCCC và điểm tập kết an toàn. Bản vẽ cần được trình bày khoa học, dễ quan sát và sử dụng màu sắc phù hợp để người xem nhanh chóng nhận biết hướng di chuyển khi có sự cố xảy ra.

Bước 3: Kiểm tra và hiệu chỉnh

Sau khi hoàn thiện bản vẽ sơ đồ thoát hiểm, cần tiến hành kiểm tra và hiệu chỉnh để đảm bảo mọi thông tin hiển thị đều chính xác và phù hợp với thực tế công trình. Quá trình kiểm tra bao gồm đối chiếu vị trí lối thoát hiểm, hướng di chuyển, ký hiệu an toàn, thiết bị PCCC và các thông tin hướng dẫn liên quan nhằm tránh xảy ra sai sót trong quá trình sử dụng.

Đồng thời, cần đánh giá khả năng quan sát của sơ đồ khi được lắp đặt thực tế để đảm bảo người xem có thể dễ dàng nhận biết trong điều kiện khẩn cấp. Nếu công trình có sự thay đổi về mặt bằng hoặc hệ thống thoát nạn, sơ đồ cũng cần được cập nhật và hiệu chỉnh kịp thời để duy trì hiệu quả sử dụng và đáp ứng các yêu cầu về an toàn PCCC.

>>>XEM THÊM: Bộ dây thoát hiểm tự động Nikawa KDD-17F (tầng 15-17)

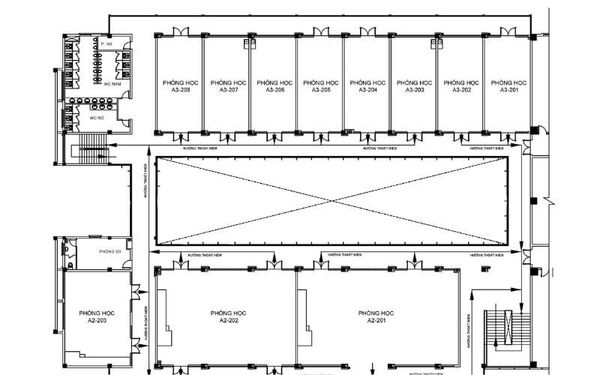

Hướng dẫn thiết kế sơ đồ thoát hiểm chuẩn

Lưu ý khi thiết kế sơ đồ thoát hiểm

Khi thiết kế sơ đồ thoát hiểm, bạn cần ưu tiên tính trực quan, rõ ràng và dễ hiểu để mọi người có thể nhanh chóng xác định hướng di chuyển an toàn trong các tình huống khẩn cấp. Sơ đồ không nên thể hiện quá nhiều chi tiết gây rối mắt mà cần tập trung vào các thông tin quan trọng như lối thoát hiểm, vị trí thiết bị PCCC, cầu thang thoát nạn và điểm tập kết an toàn.

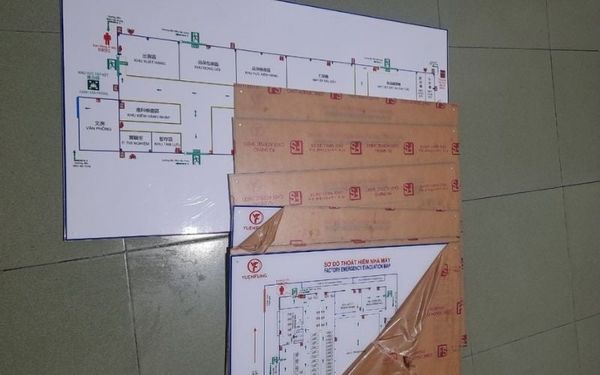

Lưu ý khi thiết kế sơ đồ thoát hiểm

Ngoài ra, cần sử dụng màu sắc nổi bật, ký hiệu thống nhất và bố trí sơ đồ tại những vị trí dễ quan sát như hành lang, sảnh hoặc gần thang máy. Đối với các tòa nhà cao tầng, bên cạnh hệ thống lối thoát nạn, nên trang bị thêm các thiết bị hỗ trợ như dây thoát hiểm để tăng khả năng thoát nạn khi xảy ra cháy nổ hoặc sự cố bất ngờ. Nếu bạn đang tìm kiếm địa chỉ cung cấp dây thoát hiểm chất lượng, uy tín và đạt tiêu chuẩn an toàn, có thể tham khảo tại thangviet.com để được tư vấn và lựa chọn sản phẩm phù hợp nhé.
